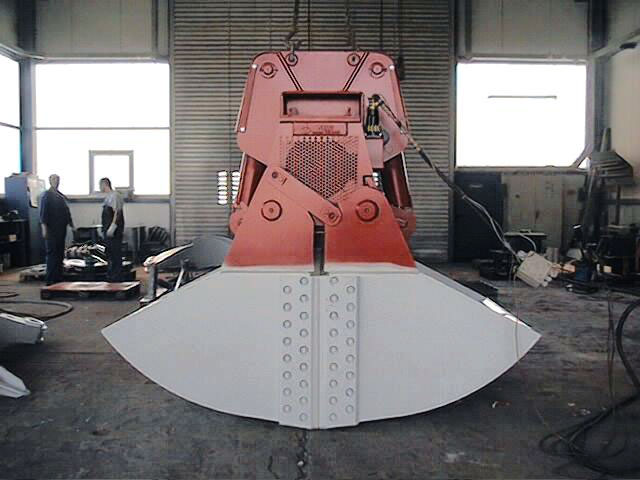

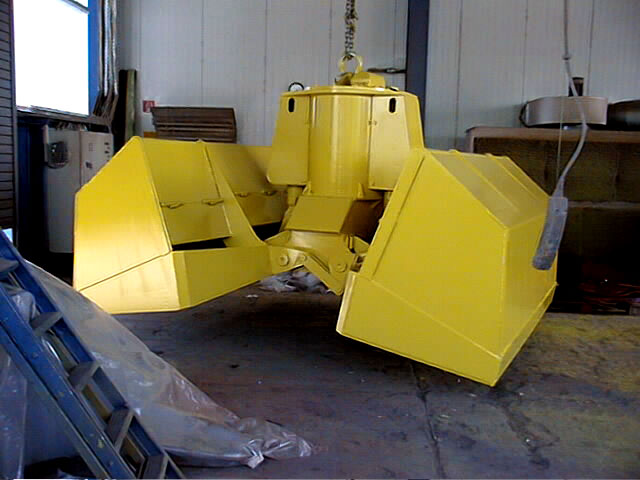

FELD-DELTA - Motor-Zweischalen-Greifer

Die beste Wahl für Massen-umschlaggüter wie Erz, Kohle, Sand.

AUSFÜHRUNG

◾	direkt auf die Schalen wirkende Arbeitszylinder
◾	Schalenpaar mit Gleichlaufhebel
◾	optimale Ausnutzung der Hubhöhe durch niedrige Bauhöhe
◾	Entlastung der Schalenkonstruktion von großen Zylinderkräften durch Kraftlenker
◾	Kraftlenker bilden gleichzeitig geschützten Einbauraum für die Zylinder
◾	Greiferschneiden mit angeschweißten servicefreundlichen, verschleißfesten Boforsprofilen

Antriebseinheit

Antrieb durch Drehstrom oder Gleichstrommotor. Der Elektromotor wird über ein Wendeschütz geschaltet und öffnet und schließt die Schalen elektrohydraulisch je nach Drehrichtung. Zuverlässige Schaltvorgänge; die Steuerung erfolgt ohne Magnetventile. Überlastungsschutz durch selbstregelnde Hydraulik. Geringe Bauhöhe, kompakte Bauweise. Sicheres Halten der Last auch bei Stromausfall durch Rückschlagventile.

Arbeitszylinder

Große Schließkraft und hohe Öffnungsgeschwindigkeit durch direkt auf die Schalen wirkende Differentialzylinder. Durch spezielle Einbaulage ist der Zylinder allseitig gegen Beschädigungen geschützt. Kolbenstangen korrosionsfest durch Spezialverchromung.

Schalen

Die Schalen sind austauschbar. Verschiedene Formen und Größen ermöglichen das richtige Abstimmen auf das jeweilige Umschlaggut. Hoher Füllungsgrad durch günstiges Aufsatzverhältnis. Robuste Ausführung bei niedrigem Eigengewicht. Hohe Standzeit durch Einsatz von Feinkornbaustählen und verschleißfesten Schneidenprofilen.

Drehpunkte

Alle Drehpunkte sind wartungsarm ausgeführt. Schalengleichlauf durch Gleichlaufhebel beim Zweischalen-Greifer. Beim Mehrschalen-Greifer ist die Schließbewegung der Schalen voneinander unabhängig.

Technische Daten DELTA N Standardgreifer:

Baugröße	Schaleninhalt m³	Schüttgewicht t/m³	Eigengewicht kg	Antriebsleistung
DH 2 K 0	0,32 – 0,80	1,0 – 3,6	480 – 585	5
DH 2 K 1	0,63 – 2,00	1,0 – 3,6	960 – 1320	12
DH 2 K 2	1,00 – 3,20	1,0 – 3,6	1360 – 1950	15
DH 2 K 3	1,60 – 5,00	1,0 – 3,6	2230 – 3070	24
DH 2 K 4	2,50 – 8,00	1,0 – 3,6	3170 – 4175	30
DH 2 K 5	4,00 – 12,50	1,0 – 3,6	5400 – 9000	48
DH 2 K 6	5,00 – 20,00	1,0 – 3,6	9500 – 12000	54

Technische Daten Delta DELTA U, Unterwassergreifer:

Baugröße	Schaleninhalt m³	Schüttgewicht t/m³	Eigengewicht kg	Antriebsleistung kW
DH 2 K 0 U bis DH 2 K 6 U	0,32 – 20,00	1,0 – 3,6	480 – 12000	5 – 54

Technische Daten DELTA B, Bordgreifer:

Baugröße	Schaleninhalt m³	Schüttgewicht t/m³	Eigengewicht kg	Antriebsleistung kW
DH 2 K 0 B bis DH 2 K 6 B	1,00 – 20,00	1,0 – 3,6	1360 – 12000	15 – 54

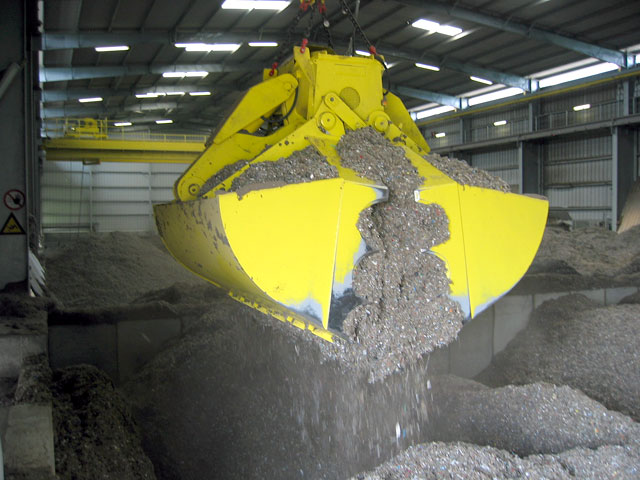

Technische Daten DELTA M, Müllgreifer:

Baugröße	Schaleninhalt m³	Schüttgewicht t/m³	Eigengewicht kg	Antriebsleistung kW
DH 2 K 0 M	0,40 – 0,80	– – – –	525 – 625	5
DH 2 K 1 M	1,00 – 1,60	350 – 400	1050 – 1120	12
DH 2 K 2 M	2,00 – 3,20	500 – 1250	1470 – 1830	15
DH 2 K 3 M	4,00 – 6,30	1000 – 2600	2730 – 3180	24
DH 2 K 4 M	8,00	2000 – 3200	3880 – 3920	30

Technische Daten DELTA F, Stückgutgreifer:

Baugröße	Schalenquerschnitt m²	Nutzlast kg	Eigengewicht kg	Krantraglast t
DH 2 K 0 F	0,33 – 4,00	0,8 – 5,5	500 – 3150	5 – 30
DH 2 K 4 F	– – – –	– – – –	– – – –	– – – –

Zusatzausrüstung

◾	Abstreifer in den Schalen zum Auswerfen von klebendem Gut wie Ton und Lehm.
◾	Greiferschalen und Gummiprofildichtung bzw. dichtschließender Profilschneide für den Umschlag von rieselnden Gütern wie Soda, Phosphate, Zement und Getreide.
◾	Schalenabdeckung bei staubförmigen Materialien wie z. B. Phosphat, Zement, Getreide, Feinkohle usw. Dafür werden die Greifer durch besondere Maßnahmen (Windschutz) gegen Materialverlust geschützt und sind dadurch besonders umweltfreundlich.
◾	Steckzähne an den Greiferschneiden zum sicheren Fassen von grobstückigem und schwer griffigem Gut. Zum Aufreißen harter Deckschichten. Die Zähne sind in Hülsen gesteckt und leicht auszuwechseln.
◾	Hitzeschutz für Elektrik und Hydraulik zum Einsatz in Heißbetrieben
◾	Motorvollschutz um Überhitzung des Motors zu verhindern
◾	Schräglagenschalter zum Vermeiden des Umkippens, wenn der Greifer aus der Sichtweite des Kranführers ist.
